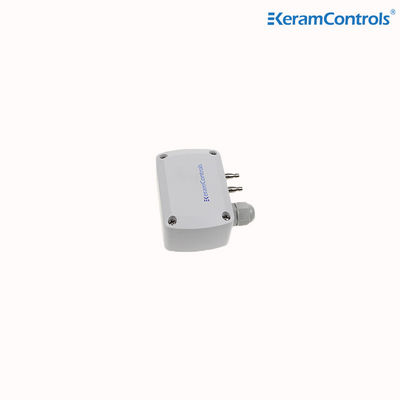

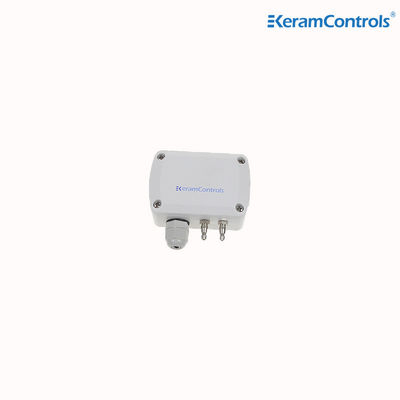

Sensor diferenciado de la presión de la diferencia del sensor de la presión de aire IP65 para el sistema de la HVAC
| Señal de salida: | 4-20mA (2wire) | Temperatura de almacenamiento: | -40…+60℃ |
|---|---|---|---|
| Consumo de energía: | <1.5W | Exactitud: | <±1% FS@-5 a +65℃ |
| Temperatura de funcionamiento: | -20 ··· +70°C | ||
| Resaltar |
sensor diferenciado de la presión de aire 20mA,sensor de la presión de la diferencia 2wire,Sensor de la presión de la diferencia IP65 |
||
Sensor de presión de aire diferencial
Descripción
El principio de funcionamiento del transmisor de presión diferencial transfiere la presión diferencial tomada por las piezas de estrangulación estándar (boquillas, placas de orificio,tubos de venturi) al diafragma de aislamiento a ambos lados del transmisor a través de las tuberías de presión a ambos lados del transmisor de presión diferencial, y luego transmite la señal de presión diferencial al elemento de medición a través del líquido de sellado (aceite de silicona, aceite de fluoro) en el diafragma,y luego el elemento de medición convertirá la señal de presión diferencial en la señal eléctrica correspondiente y transmitirlo al convertidorFinalmente, se transforma en señales eléctricas estándar (1 ~ 5V, 4 ~ 20mA) después de ser procesado por amplificador operativo y otras unidades.
Por lo general, el lugar de instalación del transmisor de presión diferencial se encuentra lejos de la sala de control.la señal de corriente estándar de 4 ~ 20mA se utiliza generalmente como señal de transmisión, y la señal de contacto en la sala de control se convierte en 1 ~ 5V.
Características
- Los valores de las emisiones de gases de efecto invernadero se determinarán en función de la temperatura de los gases de efecto invernadero.
- Calibración automática a cero
- Ventilación, corriente y salida de señal digital
- Precisión estándar < ± 1% FS
- Protección de la carcasa IP65
- Cuando ≤ 100 Pa, precisión < ± 3%FS±2Pa
Aplicación
- Sistema de aire acondicionado
- Salas limpias farmacéuticas
- Salones limpios electrónicos
- Salas limpias médicas
- Edificios comerciales
- Centro de transporte público
Datos técnicos
| Modelo | El KDP110 |
| Unidades de medida | Papá, mmH2O,inWG,mmHG,KPa,mbar |
| Precisión | < ± 1% FS@-5 hasta +65°C |
| Tiempo de respuesta | 0.5s |
| Estabilidad repetida | ±0,01 % en FS /año |
| Resolución | 0.1 Pa; 0,1 mmH2O; 0.01mbar; 0.01mmHG |
| Medios de comunicación | Aire y gases neutros |
| Temperatura de funcionamiento | -20... +70°C. No se puede hacer más. |
| Temperatura de almacenamiento | -40... +60°C. No se puede hacer más. |
| Consumo de energía | < 1,5 W |
| Tolerado por sobrepresión | ¿Qué quieres decir? |
| Fuente de alimentación | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Señales de salida | 4-20mA (dos cables) |
| 4-20mA ((3 alambres) | |
| Las emisiones de dióxido de carbono de los combustibles fósiles se determinarán en función de las emisiones de dióxido de carbono de los combustibles fósiles. | |
| Se trata de un sistema de seguridad. | |
| Personalizado | |
| Auto cero | Calibración manual |
| Materiales para la vivienda | Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo II. |
| Clase de protección | Se aplican las siguientes medidas: |
| Glándula del cable | M16*1.5 |
Dimensión
Ajuste del rango de medición
Configuración de salida (modelo de 3 cables)
Corrección manual del punto cero
Guía de pedidosEl
KDP110-Rango de salida
| Modelo | Rango de acción | Producción | ||
| El KDP110 | -100 ~ + 100 Pa | En el caso de los | 4-20mA ((2 cables) | (E) |
| -1000 ~ + 1000 Pa | (2) El | 4-20mA ((3 cables) | (F) | |
| -2000 ~ + 2000 Pa | (3) El | Se trata de un cable de 3 voltios. | (G) | |
| -10000 ~ +10000 Pa | El artículo 4 | Se trata de un sistema de seguridad. | (H) | |
| Personalizado | ||||
