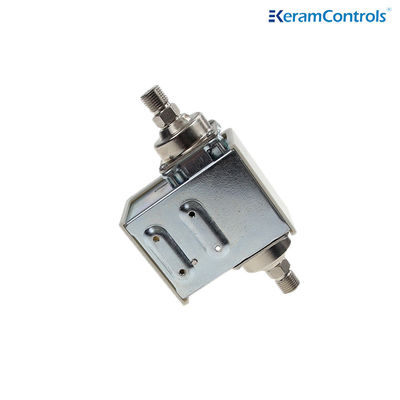

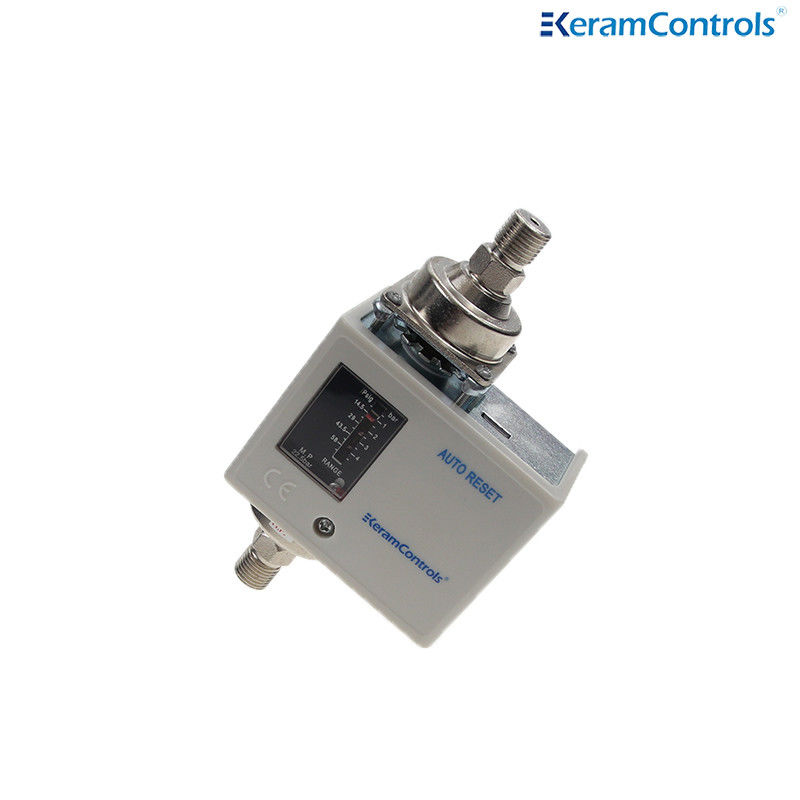

Regulador alto-bajo de la presión para el agua del compresor de aire de la refrigeración
| Modelo: | QYD | Temperatura de funcionamiento: | -20~120℃ |
|---|---|---|---|
| Protección: | IP33 | ||
| Resaltar |
Regulador de la presión baja IP33,Regulador de la presión baja de QYD,regulador de alta presión 250V |
||
Regulador de baja y alta presión para refrigeración compresor de aire agua
Descripción
El interruptor de presión diferencial QYD ofrece una combinación única de dimensiones compactas, un excelente rendimiento, protección del medio ambiente, una mecánica de larga vida útil y flexibilidad de diseño.El microinterruptor de alta resolución y los diafragmas sensibles se combinan para proporcionar una banda muerta estrecha y alta estabilidadUna conveniente rueda de ajuste, con cerradura interna y de seguridad accesible, tiene múltiples vueltas para proporcionar un fácil ajuste del punto de ajuste.Las aplicaciones típicas del interruptor incluyen el monitoreo de filtros y la prueba de flujo en aguas residuales, bioprocesamiento, alimentos y bebidas, HVAC, y las industrias de procesamiento de gas.
Los controles de presión diferencial de la serie QYD están diseñados para probar el flujo a través de las bombas
El microinterruptor SPDT renovado garantiza la función de interruptor confiable
Se utiliza en refrigerante fluorado, pero también en aire y líquido ((-20 a 120 °C)
El soporte de montaje flexible se adapta a diversos tipos de aplicaciones
Las conexiones están disponibles bajo petición.
Calificación IP33
Aprobación CE
Especificación del modelo
| Modelo | Diferencial (bar) | Configuración de fábrica | Trabajo máximo presión |
|
| - ¿ Qué? | - ¿ Qué es? | |||
| Cuadro de las medidas de seguridad | 0.5 | 2 | 0.5 | 12 |
| Cuadro 4 | 0.5 | 3.5 | 1 | 12 |
| Cuadro 4 | 0.5 | 3.5 | 1 | 30 |
| Cuadro de las medidas de control | 1 | 6 | 6 | 30 |
| Se aplicará el procedimiento siguiente: | 0.3 | 4 | 0.3 | 17 |
Dimensiones (mm)
Calificación eléctrica
|
Amperios nominal ((A) Válvulas de carga de la unidad |
Las demás: A.C. |
Las demás: A.C. |
|
| Corriente no inductiva | 20A | 10A | |
| Inductivo En la actualidad |
Carga completa | 15A | 8A |
| Rotor bloqueado | 72A | ||
Función de contacto
| 1 | Terminal común |
| 2 | Cerca del aumento de la presión |
| 3 | Cerca de la disminución de la presión |
I Dirección de operación en la prensa Aumento en la alta presión.
Conexión e instalación
Placa de montaje
Instrucciones de funcionamiento
1. la nueva tapa exterior, dos dedos pellizcan ambos lados de la tapa de plástico,abre la tapa exterior se puede bombear;
2Para instalarlo en la tubería, hay que usar dos llaves inglesas y girar bien.
3No instale el controlador sobre el valor eléctrico del dispositivo.
