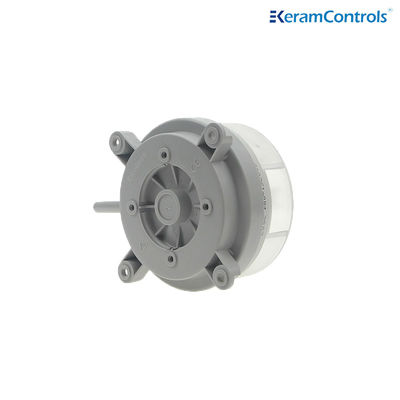

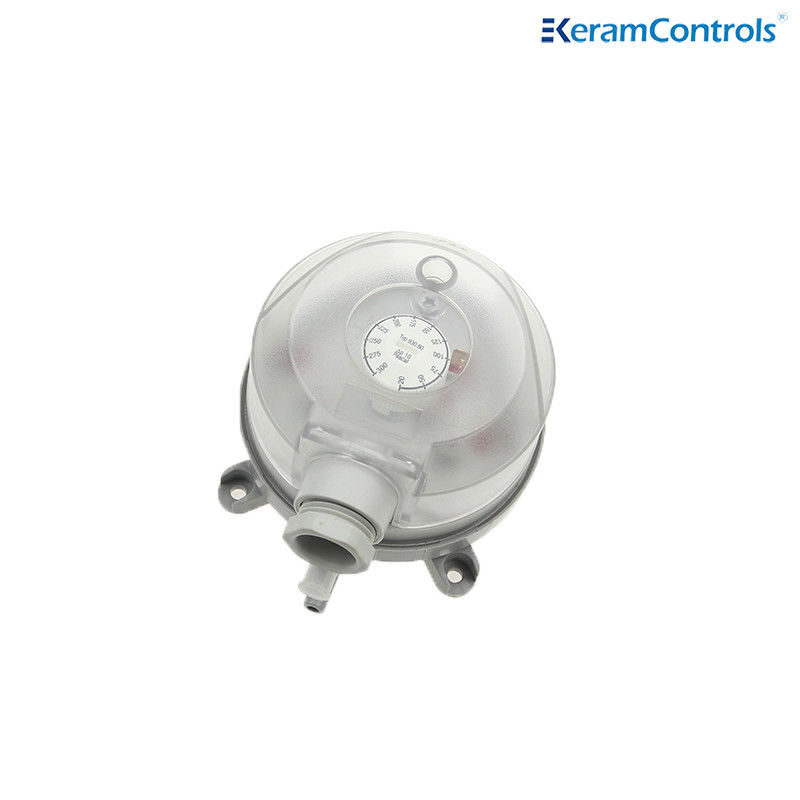

Interruptor de presión diferenciado reemplazable de aire de Dwyer
Lugar de origen:
Porcelana
Nombre de la marca:
Keramcontrols
Certificación:
CE,RoHS
Número de modelo:
QAD
Cantidad mínima de pedido:
10
| Modelo: | QAD | Acuerdo de contacto: | SPDT |
|---|---|---|---|
| Medios de comunicación: | Aire, gases no combustibles y no agresivos | Presión máxima de funcionamiento: | 10kpa |
| Posición de montaje: | Diafragma en cualquier plano vertical | Grado de protección: | IP54 (con cubierta) |
| Temperatura de funcionamiento: | -40 ℃ a 85 ℃ | ||
| Resaltar |
Interruptor de presión diferenciado de aire de Dwyer,Interruptor de presión diferenciado de aire de SPDT,Interruptor de presión reemplazable de la HVAC |
||
Descripción del producto
Interruptor de presión diferencial de aire de Dwyer sustituible
Descripción
El interruptor de presión diferencial QAD se utiliza para el estado del ventilador y las aplicaciones de filtros sucios.Los tubos de sonda de conducto de plástico, tubos de silicio flexibles y los tornillos de montaje están incluidos con todos los modelos.
Especificaciones técnicas
| Modelo | Cuadro 3 |
| Medios de comunicación | Aire, gases no combustibles y no agresivos |
| Presión máxima de funcionamiento | 10 kPa |
| Posición de montaje | Diafragma en cualquier plano vertical |
| Grado de protección | Protección IP54 (con cubierta) |
| Temperatura de funcionamiento | -40°C a 85°C |
| Arreglo de contacto | La SPDT |
| Calificación eléctrica | Resistencia: inicial: < 50 miliohms; |
| Corriente 1.5A resistente (inductiva 0.4A) 250V | |
| Conexión eléctrica | 6.3x0.8 cuchillas 46244 o terminales de tornillo |
| El material | Encuentro: ABS |
| Conectores de conductos: ABS | |
| Membrana: de silicona | |
| Cubierta de cable:PVC | |
| Peso | 0.15 kg ((0.35 kg con tubo flexible) |
| Conexión | φ6,0 mm para conexión de tubos |
| Aprobación | Las normas de seguridad de la UE son las siguientes: |
Dimensiones (mm)
Conexiones de instalación
Los controles de presión de aire de la serie QAD están calibrados en fábrica para la posición vertical. Si se instalan horizontalmente, esto afectará al punto de conmutación como sigue:
• con la cubierta orientada hacia arriba, el punto de conmutación es 15 Pa superior a la escala;
• con la cubierta orientada hacia abajo, el punto de conmutación es 15 Pa inferior a la escala.
Nota:No instale al revés con presiones inferiores a 50 pa.
Conexión eléctrica
Variedad de productos
| Modelo | Rango de presión | Diferencial | Las normas de seguridad |
| Cuadro 1 | 20 a 200 Pa | 10 Pa | ±15% |
| Cuadro 2 | 30 ~ 300 Pa | 10 Pa | ±15% |
| Cuadro 3 | 40 a 400 Pa | 20 Pa | ±15% |
| Cuadro 4 | 50 a 500 Pa | 20 Pa | ±15% |
| Cuadro de datos | 200 a 1000 Pa | 100 Pa | ±15% |
| Cuadro de datos | 500 a 2500 Pa | 150 Pa | ±15% |
| Cuadro de datos | Entre 1000 y 5000 Pa | 250 Pa | ±15% |
- Las prestaciones indicadas en esta ficha pueden modificarse sin previo aviso debido a mejoras en el diseño.
