-40 ~ 85 °C IP54 Interruptor de presión de aire diferencial
| Modelo: | QAD | Acuerdo de contacto: | SPDT |
|---|---|---|---|
| Medios de comunicación: | Aire, gases no combustibles y no agresivos | Presión máxima de funcionamiento: | 10kpa |
| Posición de montaje: | Diafragma en cualquier plano vertical | Grado de protección: | IP54 (con cubierta) |
| Temperatura de funcionamiento: | -40 ℃ a 85 ℃ | ||
| Resaltar |
Interruptor de presión de aire IP54,Interruptor de presión de aire diferencial de 10 kPa,Interruptores de presión diferencial SPDT |
||

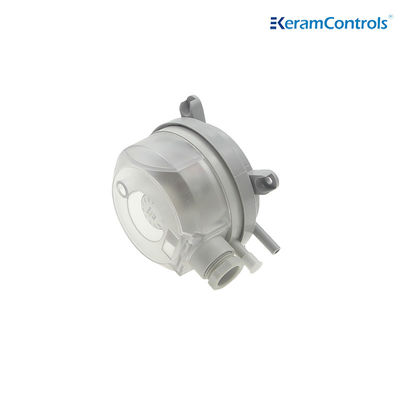

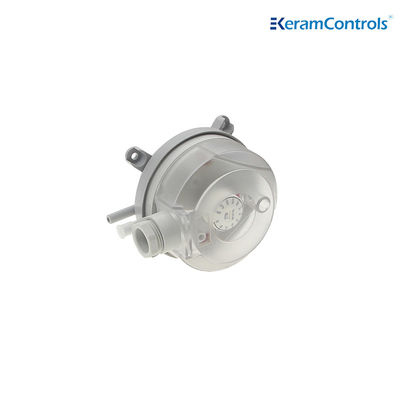

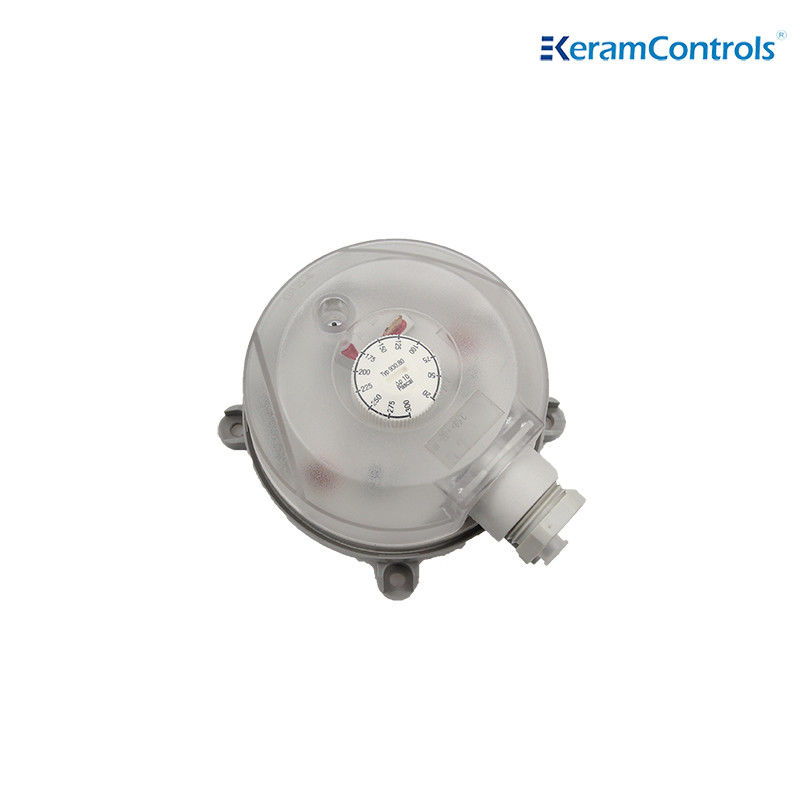

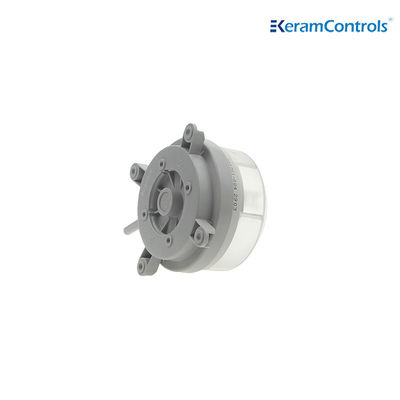

-40 ~ 85 °C IP54 Interruptor de presión de aire diferencial
Descripción
Los interruptores de presión diferencial de la serie QAD son interruptores de presión de uso general diseñados para aplicaciones de HVAC y Gestión de Energía.negativo, o presiones de aire diferenciales cuando se utilicen junto con un tubo de muestreo de la serie DBZ-06, A/SPT o A/VPT. La carcasa de plástico resistente a la intemperie con clasificación NEMA 3 (IP54) contiene un encendido/apagado,con un microinterruptor de una sola etapa y dos cámaras de presión separadas por un diafragma de siliconaLa carcasa también contiene un knockout de conducto 1⁄2 ′′ y protege contra el contacto accidental con los tornillos terminales del interruptor en funcionamiento, así como la perilla de ajuste lineal calibrada de fábrica.El punto de ajuste se puede ajustar sin comparar con un medidor de campo, manómetro o magnehélico.
Especificaciones técnicas
| Modelo | Cuadro 3 |
| Medios de comunicación | Aire, gases no combustibles y no agresivos |
| Presión máxima de funcionamiento | 10 kPa |
| Posición de montaje | Diafragma en cualquier plano vertical |
| Grado de protección | Protección IP54 (con cubierta) |
| Temperatura de funcionamiento | -40°C a 85°C |
| Arreglo de contacto | La SPDT |
| Calificación eléctrica | Resistencia: inicial: < 50 miliohms; |
| Corriente 1.5A resistente (inductiva 0.4A) 250V | |
| Conexión eléctrica | 6.3x0.8 cuchillas 46244 o terminales de tornillo |
| El material | Encuentro: ABS |
| Conectores de conductos: ABS | |
| Membrana: de silicona | |
| Cubierta de cable:PVC | |
| Peso | 0.15 kg ((0.35 kg con tubo flexible) |
| Conexión | φ6,0 mm para conexión de tubos |
| Aprobación | Las normas de seguridad de la UE son las siguientes: |
Dimensiones (mm)
Conexiones de instalación
Los controles de presión de aire de la serie QAD están calibrados en fábrica para la posición vertical. Si se instalan horizontalmente, esto afectará al punto de conmutación como sigue:
• con la cubierta orientada hacia arriba, el punto de conmutación es 15 Pa superior a la escala;
• con la cubierta orientada hacia abajo, el punto de conmutación es 15 Pa inferior a la escala.
Nota:No instale al revés con presiones inferiores a 50 pa.
Conexión eléctrica
Variedad de productos
| Modelo | Rango de presión | Diferencial | Las normas de seguridad |
| Cuadro 1 | 20 a 200 Pa | 10 Pa | ±15% |
| Cuadro 2 | 30 ~ 300 Pa | 10 Pa | ±15% |
| Cuadro 3 | 40 a 400 Pa | 20 Pa | ±15% |
| Cuadro 4 | 50 a 500 Pa | 20 Pa | ±15% |
| Cuadro de datos | 200 a 1000 Pa | 100 Pa | ±15% |
| Cuadro de datos | 500 a 2500 Pa | 150 Pa | ±15% |
| Cuadro de datos | Entre 1000 y 5000 Pa | 250 Pa | ±15% |
- Las prestaciones indicadas en esta ficha pueden modificarse sin previo aviso debido a mejoras en el diseño.
