interruptor de presión diferenciada del aire 20-200Pa
| Medios de comunicación: | Aire, gases no combustibles y no agresivos | Presión máxima de funcionamiento: | 10kpa |
|---|---|---|---|
| Temperatura de funcionamiento: | -40 ℃ a 85 ℃ | Rango: | 20-200pa |
| Resaltar |
interruptor de presión diferenciada del aire 200Pa,Interruptor de presión diferenciada de RoHS,Interruptores de presión de aire IP54 |
||

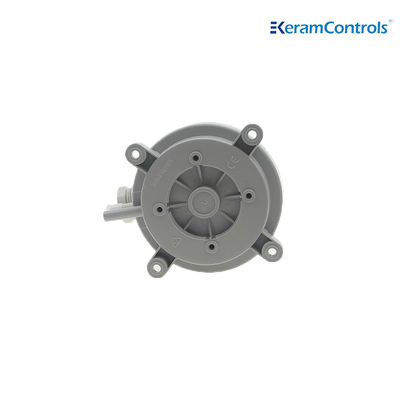

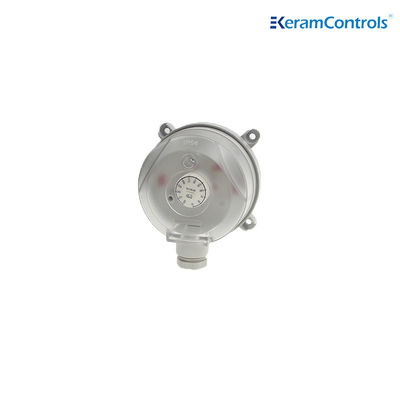

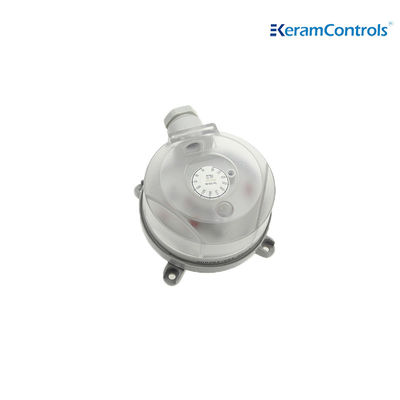

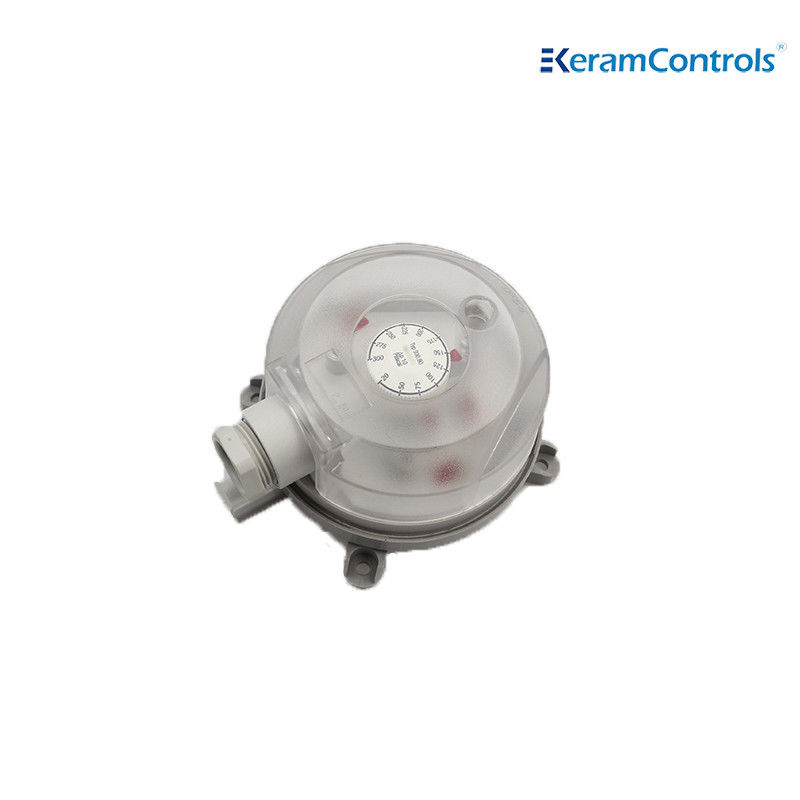

Interruptor de presión diferencial de aire de 20 a 200 Pa.
Descripción
El interruptor de presión de aire diferencial es un tipo de elemento de detección, que se utiliza generalmente en máquinas que requieren presión del viento, como prensas neumáticas, calentadores de agua de gas, calderas de gas,Estufas de gasEl sistema de control de las emisiones de gases de efecto invernadero se basa en el control de la presión del gas.También se puede utilizar para purificar los lados delantero y trasero del filtro del aire acondicionado (medir la diferencia de presión del aire), y se utiliza para reemplazar el manómetro diferencial de presión y el manómetro diferencial de presión, que es la mejor opción para la relación rendimiento-precio.
Especificaciones técnicas
| Modelo | Cuadro 3 |
| Medios de comunicación | Aire, gases no combustibles y no agresivos |
| Presión máxima de funcionamiento | 10 kPa |
| Posición de montaje | Diafragma en cualquier plano vertical |
| Grado de protección | Protección IP54 (con cubierta) |
| Temperatura de funcionamiento | -40°C a 85°C |
| Arreglo de contacto | La SPDT |
| Calificación eléctrica | Resistencia: inicial: < 50 miliohms; |
| Corriente 1.5A resistente (inductiva 0.4A) 250V | |
| Conexión eléctrica | 6.3x0.8 cuchillas 46244 o terminales de tornillo |
| El material | Encuentro: ABS |
| Conectores de conductos: ABS | |
| Membrana: de silicona | |
| Cubierta de cable:PVC | |
| Peso | 0.15 kg ((0.35 kg con tubo flexible) |
| Conexión | φ6,0 mm para conexión de tubos |
| Aprobación | Las normas de seguridad de la UE son las siguientes: |
Dimensiones (mm)
Conexiones de instalación
Los controles de presión de aire de la serie QAD están calibrados en fábrica para la posición vertical. Si se instalan horizontalmente, esto afectará al punto de conmutación como sigue:
• con la cubierta orientada hacia arriba, el punto de conmutación es 15 Pa superior a la escala;
• con la cubierta orientada hacia abajo, el punto de conmutación es 15 Pa inferior a la escala.
Nota:No instale al revés con presiones inferiores a 50 pa.
Conexión eléctrica
Variedad de productos
| Modelo | Rango de presión | Diferencial | Las normas de seguridad |
| Cuadro 1 | 20 a 200 Pa | 10 Pa | ±15% |
| Cuadro 2 | 30 ~ 300 Pa | 10 Pa | ±15% |
| Cuadro 3 | 40 a 400 Pa | 20 Pa | ±15% |
| Cuadro 4 | 50 a 500 Pa | 20 Pa | ±15% |
| Cuadro de datos | 200 a 1000 Pa | 100 Pa | ±15% |
| Cuadro de datos | 500 a 2500 Pa | 150 Pa | ±15% |
| Cuadro de datos | Entre 1000 y 5000 Pa | 250 Pa | ±15% |
- Las prestaciones indicadas en esta ficha pueden modificarse sin previo aviso debido a mejoras en el diseño.
Preguntas frecuentes
1 P: ¿Cuál es el tiempo de entrega?
R: De acuerdo con la especificación y la cantidad de su pedido, generalmente 4
días para productos normales estándar dentro de 10pcs.
2 P: ¿Es usted fabricante o empresa comercial?
R: Somos fabricantes con muchos años de experiencia.
Nuestra propia fábrica. Bienvenido a visitar nuestra fábrica.
3 P: ¿Podemos usar nuestro logotipo en los productos?
R: Sí. Podemos proporcionar el servicio OEM.
4 P: ¿Tiene productos con certificado ex-proof?
R: Sí, podemos ofrecer certificados de seguridad intrínseca y a prueba de llamas.
5 P: ¿Cuál es la garantía de sus productos?
R: Normalmente es de 12 meses.
6 P: ¿Cuál es el medio de transporte?
R: Express como TNT,Fedex,DHL,UPS o logística por indicador.
Interruptor de presión diferencial QAD
