interruptor de flujo del refrigerador de paletas de acero inoxidable HVAC
| Tipo de operación: | Encendido/apagado, monoetapa, microinterruptor | Ajuste del ajuste de la velocidad de flujo: | Tornillo interno |
|---|---|---|---|
| Elemento de detección: | Paleta | Temperatura ambiente permitida: | -40 ℃ ~ 85 ℃ |
| Protección: | IP 65 | ||
| Resaltar |
Válvula de bola motorizada eléctrica de 3 vías,Válvula de bola motorizada eléctrica DN20 |
||

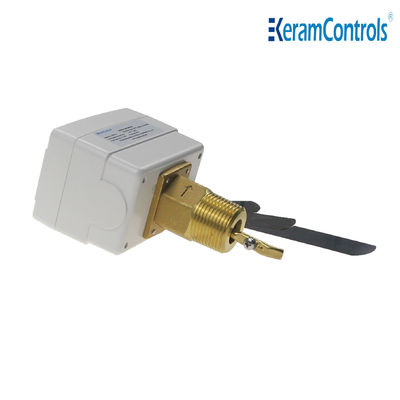

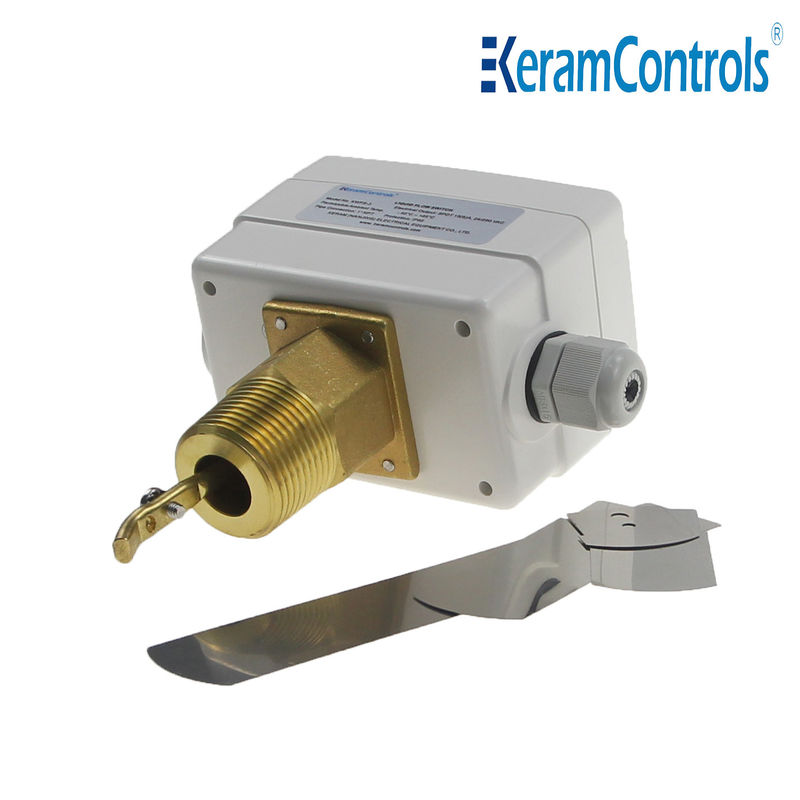

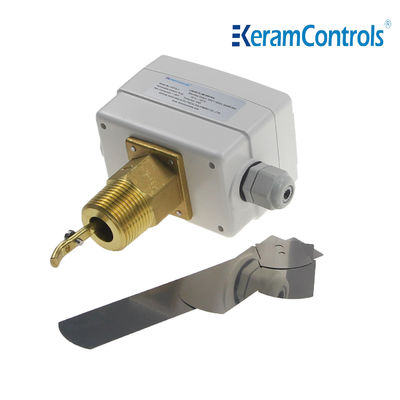

Interruptor de flujo de enfriador de paletas de acero inoxidable HVAC
Descripción
El interruptor de flujo se instala principalmente en línea o enchufado en tuberías medianas como agua, gas y petróleo para monitorear el flujo de agua en el sistema de agua. Cuando el flujo de agua es mayor o menor que un cierto punto de ajuste, la señal de alarma de salida se activa y se transmite a la unidad, y el sistema puede realizar las acciones de indicación correspondientes después de obtener la señal. Evite o reduzca la "quemadura seca" del huésped.
El interruptor de flujo KWFS es un interruptor de flujo que se puede utilizar para controlar el flujo de agua y medios convencionales. Toca las aspas a través del caudal del líquido para hacer funcionar el equipo, y controla el cierre y apertura del microinterruptor con el cambio de flujo, para realizar el control de Flujo, y su nivel de protección IP65 permite su uso en ambientes hostiles.
Solicitud
Controlar y monitorear el flujo de líquidos de calderas, bombas, etc., de equipos de calefacción, refrigeración y aire acondicionado.
Características
● Control de flujo de agua y medios normales.
● El microinterruptor SPDT renovado garantiza un funcionamiento fiable del interruptor.
●Clasificación del interruptor 15(8A)250 VCA
● IP65, carcasa clase I
● Punto de ajuste ajustable
● Paleta de acero inoxidable
● material de latón
● Máx. temperatura del líquido 120 ℃
● Presión máxima de trabajo 20Ba
Presupuesto
| Tipo de operación | Encendido/apagado, monoetapa, microinterruptor |
| Producción | SPDT 15(8A) 24/250VCA |
| Caudales | Ver tabla de caudales |
| Ajuste de la configuración del caudal | Tornillo interno |
| elemento sensor | Paleta |
| Aplicaciones líquidas | Agua caliente, fría, de pozo, de piscina y de mar, salmuera o etilenglicol. |
| Material de las piezas en contacto con el fluido. | Latón |
| Material de remo | Acero inoxidable |
| Temperatura del liquido | -20 ℃ ~ 120 ℃ |
| Temperatura ambiente permitida | -40 ℃ ~ 85 ℃ |
| Humedad ambiental permitida | 10…90% HR, sin condensación |
| Entrada de cables | Accesorio M18 |
| Alojamiento | Resistencia al fuego ABS o PC |
| Protección | IP65 |
| Color | Blanco |
| Peso | 1,0 kilogramos |
Tipos de modelo
| Modelo | Conexión |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
Tabla de caudal de líquido
| Tamaño del tubo de línea (pulg.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Flujo mínimo | Aumento de flujo ①&②Conectado |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27,5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374,7 (85.1) |
204.7 (46.5) |
| Disminución del flujo ①&③Conectado |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26,9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319,7 (72.6) |
170.0 (3806) |
|
| Flujo máx. | Aumento de flujo ①&②Conectado |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26,9 (6.1) |
30,8 (7.0) |
50.2 (11.4) |
127,6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374,7 (85.1) |
144.0 (32.7) |
759,5 (172,5) |
415.0 (94.2) |
| Disminución del flujo ①&③Conectado |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234,7 (53.3) |
111.0 (25.2) |
359,7 (81.7) |
134,7 (30.6) |
729,6 (165,7) |
400.6 (90.8) |
|
Nota:
①Para caudales con sufijo "Z", se debe instalar la paleta de 6 pulgadas.
②La unidad de caudal de la tabla anterior es GPM (m/h)
Cableado eléctrico
Instalación
El interruptor de flujo se puede instalar en cualquier posición, lejos de codos o estrangulaciones, con una flecha en la dirección del flujo. Si la tubería está vertical, vuelva a calibrar el rango para equilibrar el peso de la paleta. Si el dispositivo está montado hacia abajo, tenga cuidado con la escoria y aplíquelo en una tubería recta alejada de filtros, válvulas, etc., con una longitud de al menos 5 veces el diámetro de la tubería aguas arriba y aguas abajo de la unidad.
Nota:
El interruptor de flujo viene calibrado de fábrica en su mínima sensibilidad. Para aumentar la válvula de ajuste, gire el tornillo de ajuste en el sentido de las agujas del reloj. La válvula de corte debe ser ≥ el caudal mínimo necesario para garantizar la protección de la planta.
Dimensiones (mm)

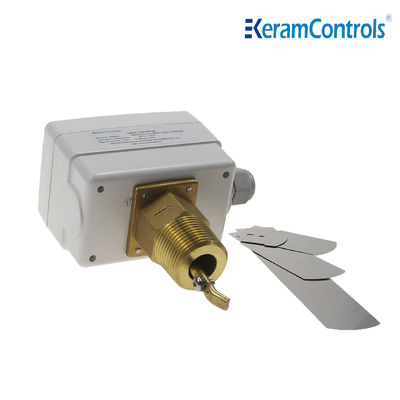

Remos
| Instalar paleta | |
| Tubo | NO. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
