Interruptores de flujo de líquido ABS impermeables para tuberías industriales
| Tipo de operación: | Encendido/apagado, monoetapa, microinterruptor | Ajuste de la configuración del caudal: | Tornillo interno |
|---|---|---|---|
| Protección: | IP65 | Producción: | SPDT 15(8A) 24/250VCA |
| Aplicaciones líquidas: | Agua caliente, fría, de pozo, de piscina y de mar, salmuera o etilenglicol. | Temperatura del liquido: | -20 ℃ ~ 120 ℃ |
| Resaltar |
Interruptores de flujo de líquido impermeables,Interruptores de flujo de líquido ABS,Interruptor de paleta de flujo de agua de plantas industriales |
||

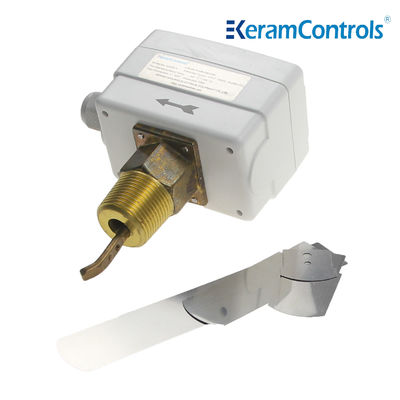

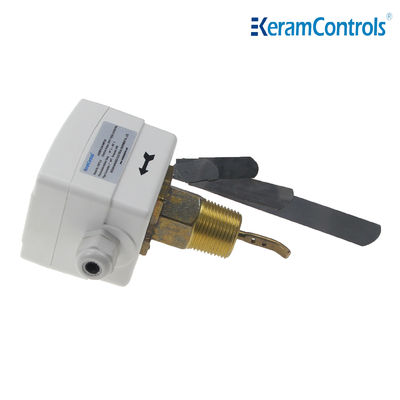

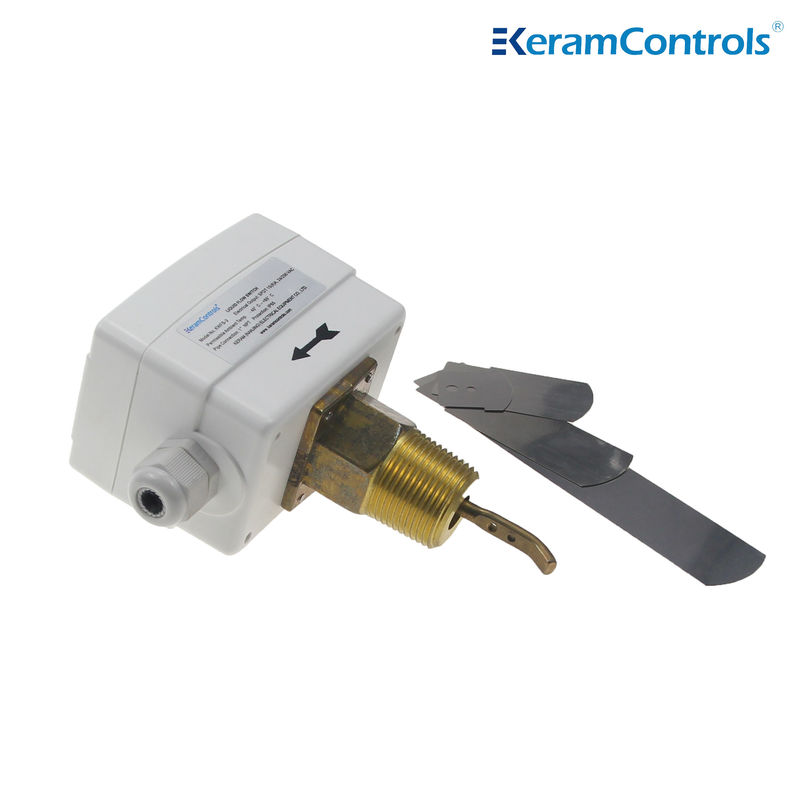

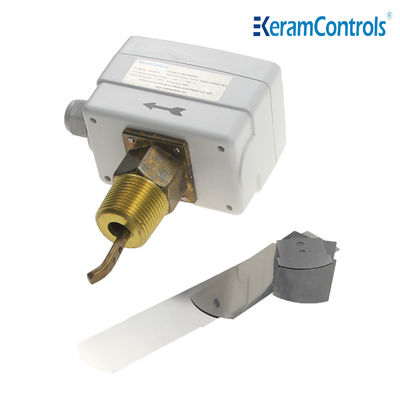

Interruptores de flujo de líquido ABS impermeables para tuberías de plantas industriales
Descripción
Interruptor de flujo líquido plástico IP65 para tuberías en una planta industrial
El interruptor de flujo de líquido KWFS está diseñado para gestionar los cambios de flujo cuando el líquido fluye por la tubería, como agua, etilenglicol u otros líquidos no peligrosos. Cuando el flujo de líquido es mayor o menor que el valor de ajuste, los contactos unipolares de dos vías (SPDT) pueden atravesar un circuito y, mientras tanto, interrumpir el otro circuito. El interruptor de flujo de líquido KWFS se usa comúnmente para reacción en cadena o protección "sin flujo".
Solicitud
Controlar y monitorear el flujo de líquidos de calderas, bombas, etc., de equipos de calefacción, refrigeración y aire acondicionado.
Características
● Control de flujo de agua y medios normales.
● El microinterruptor SPDT renovado garantiza un funcionamiento fiable del interruptor.
●Clasificación del interruptor 15(8A)250 VCA
● IP65, carcasa clase I
● Punto de ajuste ajustable
● Paleta de acero inoxidable
● material de latón
● Máx. temperatura del líquido 120 ℃
● Presión máxima de trabajo 20Ba
Presupuesto
| Tipo de operación | Encendido/apagado, monoetapa, microinterruptor |
| Producción | SPDT 15(8A) 24/250VCA |
| Caudales | Ver tabla de caudales |
| Ajuste de la configuración del caudal | Tornillo interno |
| elemento sensor | Paleta |
| Aplicaciones líquidas | Agua caliente, fría, de pozo, de piscina y de mar, salmuera o etilenglicol. |
| Material de las piezas en contacto con el fluido. | Latón |
| Material de remo | Acero inoxidable |
| Temperatura del liquido | -20 ℃ ~ 120 ℃ |
| Temperatura ambiente permitida | -40 ℃ ~ 85 ℃ |
| Humedad ambiental permitida | 10…90% HR, sin condensación |
| Entrada de cables | Accesorio M18 |
| Alojamiento | Resistencia al fuego ABS o PC |
| Protección | IP65 |
| Color | Blanco |
| Peso | 1,0 kilogramos |
Tipos de modelo
| Modelo | Conexión |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
Tabla de caudal de líquido
| Tamaño del tubo de línea (pulg.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Flujo mínimo | Aumento de flujo ①&②Conectado |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27,5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374,7 (85.1) |
204.7 (46.5) |
| Disminución del flujo ①&③Conectado |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26,9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319,7 (72.6) |
170.0 (3806) |
|
| Flujo máx. | Aumento de flujo ①&②Conectado |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26,9 (6.1) |
30,8 (7.0) |
50.2 (11.4) |
127,6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374,7 (85.1) |
144.0 (32.7) |
759,5 (172,5) |
415.0 (94.2) |
| Disminución del flujo ①&③Conectado |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234,7 (53.3) |
111.0 (25.2) |
359,7 (81.7) |
134,7 (30.6) |
729,6 (165,7) |
400.6 (90.8) |
|
Nota:
①Para caudales con sufijo "Z", se debe instalar la paleta de 6 pulgadas.
②La unidad de caudal de la tabla anterior es GPM (m/h)
Cableado eléctrico
Instalación
El interruptor de flujo se puede instalar en cualquier posición, lejos de codos o estrangulaciones, con una flecha en la dirección del flujo. Si la tubería está vertical, vuelva a calibrar el rango para equilibrar el peso de la paleta. Si el dispositivo está montado hacia abajo, tenga cuidado con la escoria y aplíquelo en una tubería recta alejada de filtros, válvulas, etc., con una longitud de al menos 5 veces el diámetro de la tubería aguas arriba y aguas abajo de la unidad.
Nota:
El interruptor de flujo viene calibrado de fábrica en su mínima sensibilidad. Para aumentar la válvula de ajuste, gire el tornillo de ajuste en el sentido de las agujas del reloj. La válvula de corte debe ser ≥ el caudal mínimo necesario para garantizar la protección de la planta.
Dimensiones (mm)
Remos
| Instalar paleta | |
| Tubo | NO. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
