Datos del producto:
|
| Tipo de operación: | Interruptor con./desc., de una sola sección, micro | Producción: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Flujos: | Vea la tabla del flujo | Vivienda de la protección: | Protección IP65 |
| Resaltar: | Interruptor de la corriente de la HVAC de SPDT,Interruptor de la corriente de la HVAC IP65,Interruptores de flujo líquidos micro de la HVAC |
||

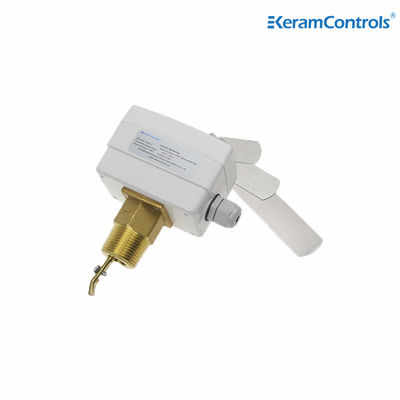

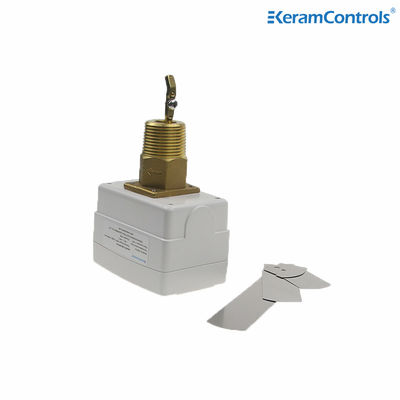

El interruptor de flujo objetivo KWFS es un tipo de carcasa hecha de materiales compuestos ABS y PC, que puede protegerse eficazmente contra la corrosión a altas temperaturas.que puede satisfacer bien las necesidades de los clientes.
Se utiliza principalmente para medir y controlar el flujo de líquido que fluye a través de tuberías, como agua, etilenoglicol, etc.La aplicación típica de la serie de interruptores de flujo de tipo objetivo es utilizarlos en lugares donde se requiere una acción de bloqueo o protección contra la desconexión.La serie de interruptores de flujo utiliza un interruptor de objetivo abierto de doble lanzamiento de polo único (SPDT) de gran carga, con características de acción rápida, lo que garantiza la instantaneidad del interruptor de flujo.
Control y seguimiento del flujo de líquidos de calderas, bombas, etc., de equipos de calefacción, refrigeración y aire acondicionado.
Características
● Control del flujo de agua y medios normales
● El microinterruptor SPDT renovado garantiza la fiabilidad de la función del interruptor
●15 ((8A) 250VAC para los interruptores
● Protección IP65, clase I
● Punto de ajuste ajustable
● Paleta de acero inoxidable
● Materiales de latón
● Temperatura máxima del líquido 120°C
● Presión máxima de trabajo 13,5 Ba
| Tipo de operación | En / Fuera, de una sola etapa, microinterruptor |
| Producción | El valor de las emisiones de CO2 emitidas por el conductor será igual o superior al valor de las emisiones de CO2 emitidas por el conductor. |
| Las tasas de flujo | Véase el cuadro de caudal |
| Ajuste del ajuste de la velocidad de flujo | Parafusos internos |
| Elemento de detección | Paddle (remera) |
| Aplicaciones líquidas | Agua caliente, fría, de pozo, de piscina y de mar, salmuera o etilenoglicol |
| Material de las piezas en contacto con el fluido | Las demás |
| Material para remos | Acero inoxidable |
| Temperatura del líquido | -20°C a 120°C |
| Temperatura ambiente permitida | -40°C a 85°C |
| Humedad ambiente permitida | 10...90% de humedad, no condensante |
| Entrada del cable | M18 Accesorio |
| Vivienda | Resistencia al fuego ABS o PC |
| Protección | Protección IP65 |
| El color | Blanco |
| Peso | 1.0 kg |
Tipos de modelo
| Modelo | Conexión |
| El KWFS-1 | 1/2" -14 NPT |
| El KWFS-2 | 3/4" -14 NPT |
| El KWFS-3 | " -111⁄2 TNP |
| Tamaño del tubo de línea (en.) | 1 | - ¿Qué quieres decir? | 1 y medio | 2 | Dos y medio. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. flujo |
Aumento del flujo |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64.7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Disminución del flujo |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Flujo máximo |
Aumento del flujo |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Disminución del flujo |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Nota:
1Para los caudales con sufijo "Z", debe instalarse la paleta de 6 pulgadas.
2La unidad de caudal de la tabla anterior es GPM (m/h)
El interruptor de flujo se puede instalar en cualquier posición lejos de los codos o los aceleradores, con una flecha en la dirección del flujo.Si el dispositivo está montado hacia abajo, cuidado de las escamas y aplicarlas en una tubería recta que esté alejada de filtros, válvulas, etc., con una longitud al menos 5 veces el diámetro de la tubería aguas arriba y aguas abajo de la unidad.
Nota:
El interruptor de flujo está calibrado en fábrica a su sensibilidad mínima. Para aumentar la válvula de ajuste, gire el tornillo de ajuste en el sentido de las agujas del reloj.La válvula de corte deberá ser ≥ el caudal mínimo necesario para garantizar la protección de la instalación..
| Instale el Paddle | |
| El tubo | - No, no es así. |
| 1 " | 1 |
| 11/4" de largo | 1 |
| 11/2" | 1 |
| 2 " por segundo | 1,2 |
| 21/2 " | 1,2 |
| 3" de largo | 1,2,3 |
| 4" de largo. | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" de largo. | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" de largo | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" de largo | 1,2,3 |
| 8"Z | 1,2,3,4 |
