Datos del producto:
|
| Tipo de operación: | Interruptor con./desc., de una sola sección, micro | Producción: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Flujos: | Vea la tabla del flujo | Vivienda de la protección: | Protección IP65 |
| Resaltar: | Interruptor de flujo líquido IP65,Interruptor de flujo del líquido del CE,Interruptor de flujo de la bomba de agua de SPDT |
||

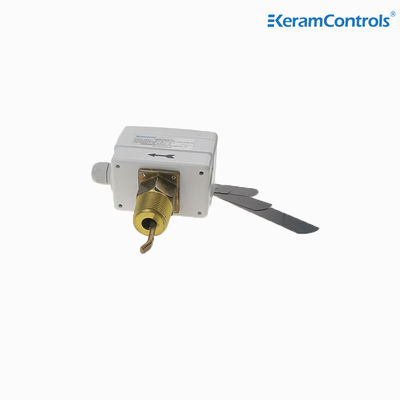

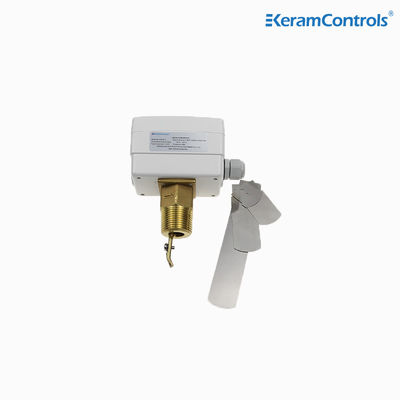

El interruptor de flujo de agua KWFS es un dispositivo para el control y protección automáticos del flujo de agua.la fuerza generada por el flujo de agua en el objetivo hace que la palanca gire y el circuito de control se cierre o abraEl interruptor de flujo de agua se utiliza ampliamente en el sistema de agua de la ingeniería de enfriadores de agua y aire acondicionado.Puede garantizar el funcionamiento seguro y eficiente del sistema de aire acondicionado.
Control y seguimiento del flujo de líquidos de calderas, bombas, etc., de equipos de calefacción, refrigeración y aire acondicionado.
Características
● Control del flujo de agua y medios normales
● El microinterruptor SPDT renovado garantiza la fiabilidad de la función del interruptor
●15 ((8A) 250VAC para los interruptores
● Protección IP65, clase I
● Punto de ajuste ajustable
● Paleta de acero inoxidable
● Materiales de latón
● Temperatura máxima del líquido 120°C
● Presión de trabajo máxima 20 Ba
| Tipo de operación | En / Fuera, de una sola etapa, microinterruptor |
| Producción | El valor de las emisiones de CO2 emitidas por el conductor será igual o superior al valor de las emisiones de CO2 emitidas por el conductor. |
| Las tasas de flujo | Véase el cuadro de caudal |
| Ajuste del ajuste de la velocidad de flujo | Parafusos internos |
| Elemento de detección | Paddle (remera) |
| Aplicaciones líquidas | Agua caliente, fría, de pozo, de piscina y de mar, salmuera o etilenoglicol |
| Material de las piezas en contacto con el fluido | Las demás |
| Material para remos | Acero inoxidable |
| Temperatura del líquido | -20°C a 120°C |
| Temperatura ambiente permitida | -40°C a 85°C |
| Humedad ambiente permitida | 10...90% de humedad, no condensante |
| Entrada del cable | M18 Accesorio |
| Vivienda | Resistencia al fuego ABS o PC |
| Protección | Protección IP65 |
| El color | Blanco |
| Peso | 1.0 kg |
Tipos de modelo
| Modelo | Conexión |
| El KWFS-1 | 1/2" -14 NPT |
| El KWFS-2 | 3/4" -14 NPT |
| El KWFS-3 | " -111⁄2 TNP |
| Tamaño del tubo de línea (en.) | 1 | - ¿Qué quieres decir? | 1 y medio | 2 | Dos y medio. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. flujo |
Aumento del flujo |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64- ¿ Qué?7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Disminución del flujo |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Flujo máximo |
Aumento del flujo |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Disminución del flujo |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Nota:
1Para los caudales con sufijo "Z", debe instalarse la paleta de 6 pulgadas.
2La unidad de caudal de la tabla anterior es GPM (m/h)
El interruptor de flujo se puede instalar en cualquier posición lejos de los codos o los aceleradores, con una flecha en la dirección del flujo.Si el dispositivo está montado hacia abajo, cuidado de las escamas y aplicarlas en una tubería recta que esté alejada de filtros, válvulas, etc., con una longitud al menos 5 veces el diámetro de la tubería aguas arriba y aguas abajo de la unidad.
Nota:
El interruptor de flujo está calibrado en fábrica a su sensibilidad mínima. Para aumentar la válvula de ajuste, gire el tornillo de ajuste en el sentido de las agujas del reloj.La válvula de corte deberá ser ≥ el caudal mínimo necesario para garantizar la protección de la instalación..
| Instale el Paddle | |
| El tubo | - No, no es así. |
| 1 " | 1 |
| 11/4" de largo | 1 |
| 11/2" | 1 |
| 2 " por segundo | 1,2 |
| 21/2 " | 1,2 |
| 3" de largo | 1,2,3 |
| 4" de largo. | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" de largo. | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" de largo | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" de largo | 1,2,3 |
| 8"Z | 1,2,3,4 |
