Datos del producto:
|
| Nombre: | Interruptores de flujo líquidos | Ayuda modificada para requisitos particulares: | OEM |
|---|---|---|---|
| Garantía: | 1 año | Certificación: | CE |
| Arreglo de contacto: | SPDT | Grado eléctrico: | 15(8) UN 24/250VAC |
| Temperatura permitida: | Paleta (- 20 ~ 120℃) | Instalación: | instalación vertical |
| Entrega: | 3-5 días laborables | Cable: | M18 |
| Elemento de detección: | Paleta | Protección: | IP65 |
| color: | Blanco | ||
| Resaltar: | Interruptores de flujo líquidos de cobre amarillo 24V,interruptores de flujo líquidos de cobre amarillo 24V,24V 15A en del interruptor de la corriente |
||

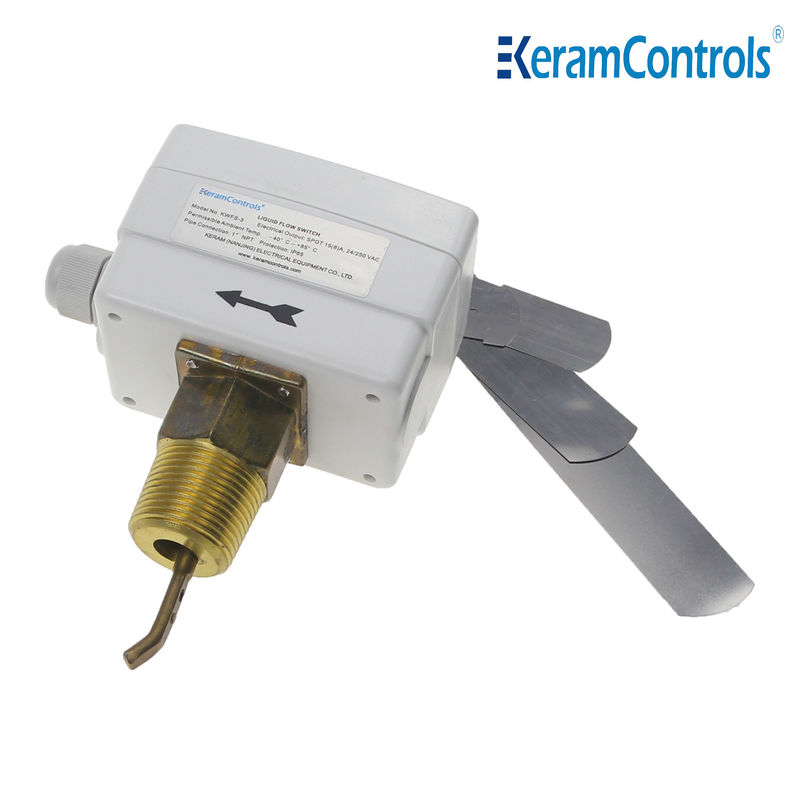

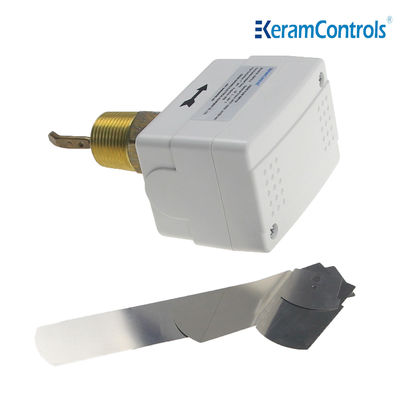

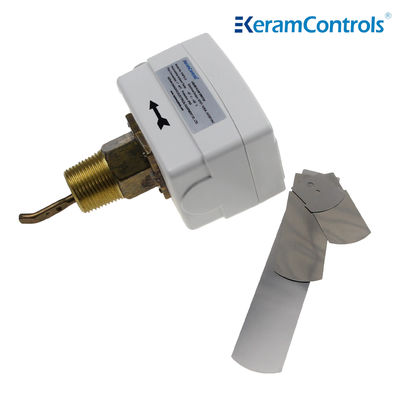

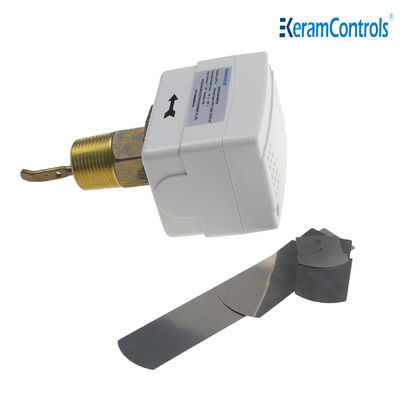

Interruptor de flujo líquido de la serie de KWFS
El interruptor de paleta líquido del flujo de la serie de KWFS, adecuado para los tubos de plantas industriales: calefacción y aire acondicionado, sistemas de refrigeración y pompas de calor. Control de flujo del agua y de los medios normales.
Las paletas son ajustables caber 1 a 8" tubo del tamaño.
El interruptor de paleta líquido del flujo de la serie de KWFS ofrece un flujo económico que prueba la solución.
Control y supervisar el flujo líquido de las calderas, bombas, etc., de la calefacción, del enfriamiento, y del equipo de aire acondicionado.
Características
●Control de flujo del agua y de los medios normales
●El interruptor micro renovado de SPDT asegura la función de interruptor confiable
●grado del interruptor 15 (8A) 250VAC
●IP65, recinto de la clase I
●Punto de ajuste ajustable
●Paleta de acero inoxidable
●Material de cobre amarillo
●Temporeros líquidos máximos 120℃
●Presión de trabajo máxima 13.5Ba
| Tipo de operación | Interruptor con./desc., de una sola sección, micro |
| Salida | SPDT 15 (8A) 24/250VAC |
| Flujos | Vea la tabla del flujo |
| Flujo que fija el ajuste | Tornillo interno |
| Elemento de detección | Paleta |
| Usos líquidos | La agua caliente, enfriada, bien, de la piscina y de mar, cura en salmuera o el glicol de etileno |
| Material de las piezas en contacto con el líquido | Latón |
| Material de la paleta | Acero inoxidable |
| Temperatura líquida | -20℃~120℃ |
| Temperatura ambiente permitida | -40℃~85℃ |
| Humedad ambiente permitida | derecho de 10… 90%, sin condensación |
| Entrada del cable | Colocación M18 |
| Vivienda | ABS o PC de la resistencia de fuego |
| Protección | IP65 |
| Color | Blanco |
| Peso | 1.0Kg |
Tipos de modelo
| Modelo | Conexión |
| KWFS-1 | el 1/2” -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11 ½ NPT |
| Línea tamaño del tubo (adentro.) | 1 | 1 ¼ | 1 ½ | 2 | ¼ 2 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Aumento del flujo ①y ② conectado |
4,2 (1,0) |
5,8 (1,3) |
7,5 (1,7) |
13,7 (3,1) |
17,6 (4,0) |
27,5 (6,2) |
64..7 (14,7) |
35,2 (8,0) |
12,5 (28,4) |
57,01 (12,9) |
90,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Disminución del flujo ①y ③ conectado |
2,5 (0,6) |
3,7 (0,8) |
5,0 (1,1) |
13,7 (2,2) |
11,9 (2,7) |
19 (4,3) |
50,1 (11,4) |
26,9 (6,1) |
101,1 (22,9) |
41,0 (9,3) |
158,0 (35,9) |
54,0 (12,3) |
319,7 (72,6) |
170,0 (3806) |
|
| Max.flow | Aumento del flujo ①y ② conectado |
9,2 (2,1) |
13,3 (3,0) |
17,6 (4,0) |
26,9 (6,1) |
30,8 (7,0) |
50,2 (11,4) |
127,6 (29,0) |
81,0 (18,4) |
245,0 (55,6) |
118,0 (18,4) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Disminución del flujo ①y ③ conectado |
8,1 (1,9) |
12,5 (2,8) |
16,3 (3,7) |
25,1 (5,7) |
28,6 (6,5) |
471 (10,7) |
122,0 (27,7) |
76,2 (17,3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Nota:
①Para los flujos con el sufijo “Z”, la paleta de 6 pulgadas debe ser instalada.
②La unidad del flujo de la tabla antedicha es GPM (m /h)
El interruptor de flujo se puede instalar en cada posición lejos de codos o de throttlings, con la flecha respecto al sentido de chorro. Si el tubo es vertical, recalibre la gama para equilibrar el peso de la paleta. Si el dispositivo hacia abajo se monta, lleve el cuidado las escorias y apliqúelo en un tubo recto que esté lejos de los filtros, válvulas, etc., con longitud por lo menos 5 veces el diámetro del tubo contra la corriente y rio abajo la unidad.
Nota:
El interruptor de flujo es calibrado en la fábrica en su sensibilidad mínima. Para aumentar la válvula determinada, dé vuelta al tornillo de ajuste a la derecha. La válvula del recorte debe ser flujo mínimo del ≥the necesario garantizar la protección de la planta.
| Instale la paleta | |
| Tubo | NO. |
| 1" | 1 |
| 11/4” | 1 |
| 11/2” | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4" Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8" Z | 1,2,3,4 |
