Datos del producto:
|
| nombre: | Interruptor de flujo de líquido | Tipo de operación: | Encendido/apagado, etapa única, microinterruptor |
|---|---|---|---|
| Temperatura del líquido: | -20 ℃ ~ 120 ℃ | Temperatura ambiente admisible: | -40 ℃ ~ 85 ℃ |
| Resaltar: | Válvula electromagnética eléctrica neumática,Válvula electromagnética eléctrica de KSV 380V,CE de KSV 24 válvulas electromagnéticas neumáticas de voltio |
||

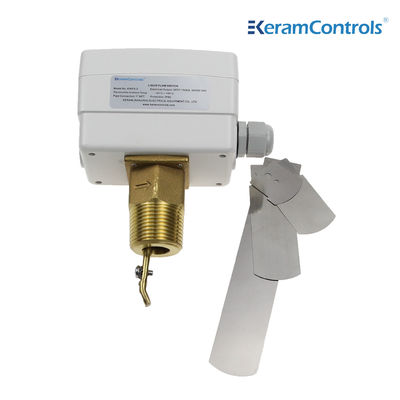

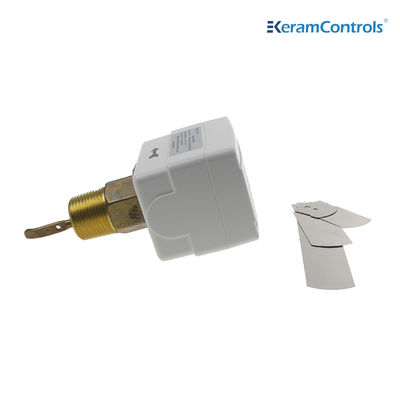

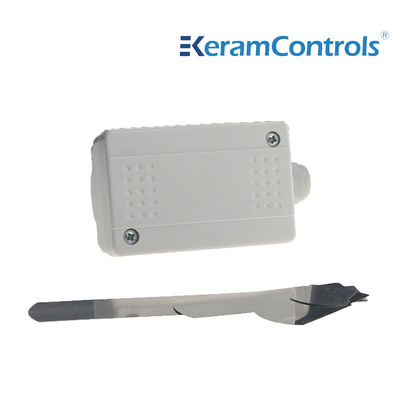

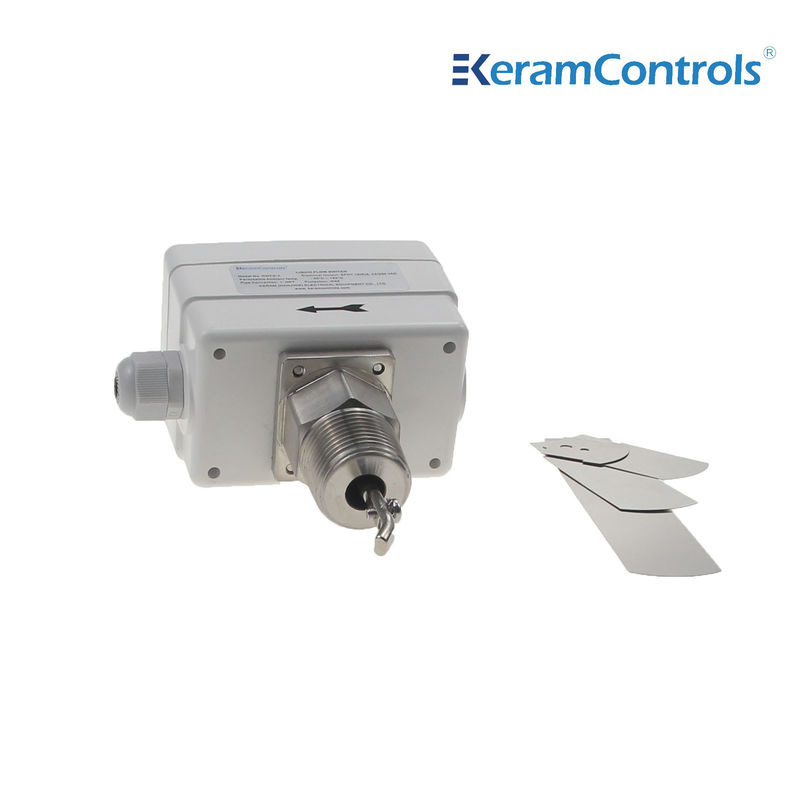

Flujostato para líquidos de la serie KWFS, adecuado para tuberías en plantas industriales: calefacción y aire acondicionado, sistemas de refrigeración y bombas de calor, control de flujo de agua y medios líquidos convencionales.
Controlar y monitorear el flujo de líquido de calderas, bombas, etc., de equipos de calefacción, refrigeración y aire acondicionado.
Características
● Control de flujo de agua y medios normales
● El microinterruptor SPDT renovado garantiza la función de interruptor confiable
●15(8A)250V CA valor nominal del interruptor
● IP65, carcasa clase I
● Punto de ajuste ajustable
● Paleta de acero inoxidable
● material de latón
● Máx.temperatura del líquido 120 ℃
● Presión máxima de trabajo 13.5Ba
| Tipo de operación | Encendido/apagado, etapa única, microinterruptor |
| Producción | SPDT 15(8A) 24/250VAC |
| Caudales | Ver tabla de caudales |
| Ajuste de ajuste de caudal | Tornillo interno |
| elemento de detección | Paleta |
| Aplicaciones líquidas | Agua caliente, fría, de pozo, de piscina y de mar, salmuera o etilenglicol |
| Material de las piezas en contacto con el fluido | Latón |
| Material de la paleta | Acero inoxidable |
| Temperatura del líquido | -20 ℃ ~ 120 ℃ |
| Temperatura ambiente admisible | -40 ℃ ~ 85 ℃ |
| Humedad ambiente admisible | 10…90% HR, sin condensación |
| Entrada de cable | Montaje M18 |
| Alojamiento | Resistencia al fuego ABS o PC |
| Proteccion | IP65 |
| Color | Blanco |
| Peso | 1,0 kg |
Tipos de modelo
| Modelo | Conexión |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Tamaño de la tubería de línea (pulg.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Flujo mínimo | Aumento de flujo ①&②Conectado |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90,0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Disminución de flujo ①&③Conectado |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26,9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Flujo máx. | Aumento de flujo ①&②Conectado |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26,9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29,0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Disminución de flujo ①&③Conectado |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Nota:
①Para caudales con el sufijo "Z", se debe instalar la paleta de 6 pulgadas.
②La unidad de caudal de la tabla anterior es GPM (m /h)
El interruptor de flujo se puede instalar en cualquier posición lejos de codos o estrangulamientos, con flecha en la dirección del flujo.Si la tubería es vertical, vuelva a calibrar el rango para equilibrar el peso de la paleta.Si el dispositivo está montado hacia abajo, tenga cuidado con las escorias y aplíquelo en una tubería recta que esté alejada de filtros, válvulas, etc., con una longitud de al menos 5 veces el diámetro de la tubería aguas arriba y aguas abajo de la unidad.
Nota:
El interruptor de flujo viene calibrado de fábrica a su mínima sensibilidad. Para aumentar la válvula de ajuste, gire el tornillo de ajuste en el sentido de las agujas del reloj. La válvula de corte debe ser ≥ el caudal mínimo necesario para garantizar la protección de la planta.
| instalar paleta | |
| Tubo | NO. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
