Interruptor de presión ajustable, regulador de la presión diferenciada para el agua
| Modelo: | QYD | Temperatura de funcionamiento: | -20~120℃ |
|---|---|---|---|
| Protección: | IP33 | ||
| Resaltar |
Interruptor de presión ajustable IP33,regulador ajustable de la presión diferenciada 125V,Interruptores de presión diferenciada ajustables del CE |
||

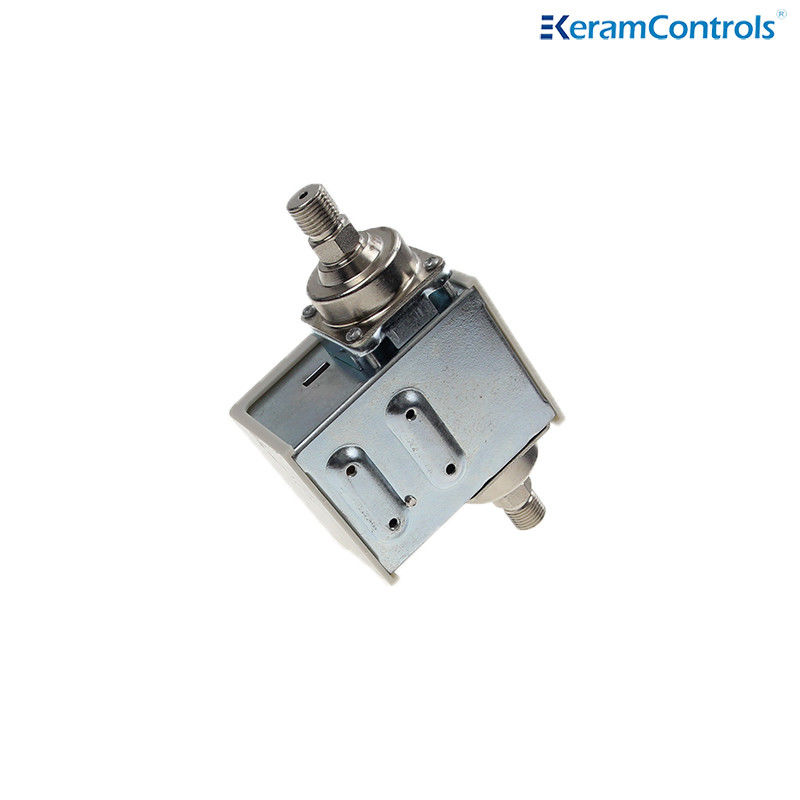

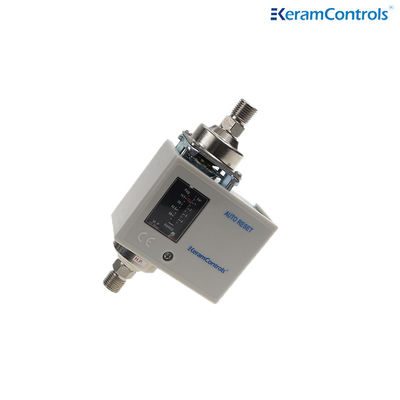

Interruptor de presión ajustable, regulador de presión diferencial para agua
Descripción
El control de presión diferencial QYD se utiliza normalmente en sistemas de gas o líquido para controlar la diferencia de presión entre la tubería de gas/líquido y el circuito.Una aplicación típica es instalar el controlador en la tubería de derivación cerca de la bomba del sistemaCuando la diferencia de presión del sistema aumenta y excede la presión preestablecida, la válvula de control se abrirá y pasará más líquido/gas a través de la válvula lateral.que reducirá el diferencial de presión entre estas dos tuberías del sistema de aguaPor el contrario, el diferencial de presión aumentará entre estas dos tuberías del sistema de agua.
Los controles de presión diferencial de la serie QYD están diseñados para probar el flujo a través de las bombas
El microinterruptor SPDT renovado garantiza la función de interruptor confiable
Se utiliza en refrigerante fluorado, pero también en aire y líquido ((-20 a 120 °C)
El soporte de montaje flexible se adapta a diversos tipos de aplicaciones
Las conexiones están disponibles bajo petición.
Calificación IP33
Aprobación CE
Especificación del modelo
| Modelo | Diferencial (bar) | Configuración de fábrica | Trabajo máximo presión |
|
| - ¿ Qué? | - ¿ Qué es? | |||
| Cuadro de las medidas de seguridad | 0.5 | 2 | 0.5 | 12 |
| Cuadro 4 | 0.5 | 3.5 | 1 | 12 |
| Cuadro 4 | 0.5 | 3.5 | 1 | 30 |
| Cuadro de las medidas de control | 1 | 6 | 6 | 30 |
| Se aplicará el procedimiento siguiente: | 0.3 | 4 | 0.3 | 17 |
Dimensiones (mm)
Calificación eléctrica
|
Amperios nominal ((A) Válvulas de carga de la unidad |
Las demás: A.C. |
Las demás: A.C. |
|
| Corriente no inductiva | 20A | 10A | |
| Inductivo En la actualidad |
Carga completa | 15A | 8A |
| Rotor bloqueado | 72A | ||
Función de contacto
| 1 | Terminal común |
| 2 | Cerca del aumento de la presión |
| 3 | Cerca de la disminución de la presión |
I Dirección de operación en la prensa Aumento en la alta presión.
Conexión e instalación
Placa de montaje
Instrucciones de funcionamiento
1. la nueva tapa exterior, dos dedos pellizcan ambos lados de la tapa de plástico,abre la tapa exterior se puede bombear;
2Para instalarlo en la tubería, hay que usar dos llaves inglesas y girar bien.
3No instale el controlador sobre el valor eléctrico del dispositivo.
