Interruptor de presión diferencial KCL
| Modelo: | KCL | Presión de funcionamiento máxima: | 20 bares |
|---|---|---|---|
| Prensaestopas: | Filamento PG 9 (hembra en el cuerpo) | Vida: | >106 ciclos de conmutación |
| Contacto: | Microinterruptor SPDT con una potencia nominal de 5A a 250 V CA | Temperatura de trabajo: | 10 a 85 °C |
| Protección: | IP54 | ||
| Resaltar |
Interruptores de presión diferencial IP54,Interruptores de presión diferencial de 20 bar,Monitoreo del interruptor dp de la bomba en el HVAC |
||

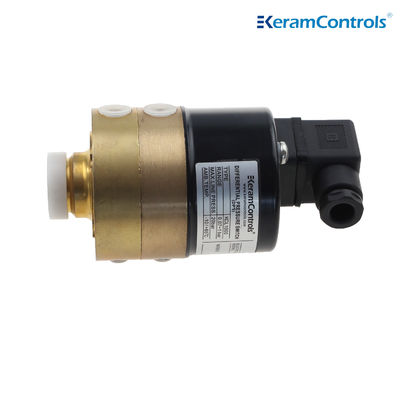

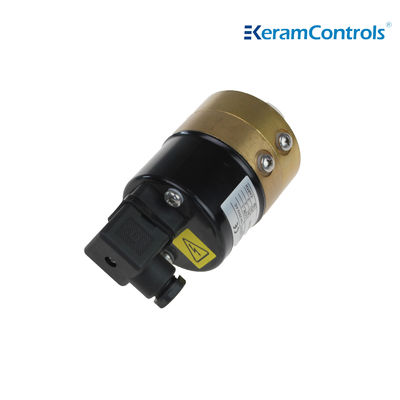

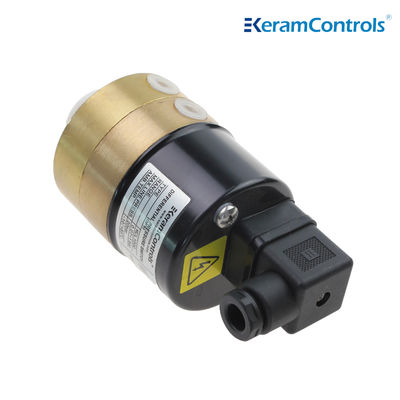

Interruptores de Presión Diferencial Serie KCL de Acero Negro para Monitoreo de Bombas, Flujo de Calderas y Condiciones de Filtros
Descripción
El interruptor de presión diferencial se utiliza para monitorear la diferencia de presión de líquidos y gases neutros y ligeramente agresivos. Se aplica para monitorear el estado de la bomba, la caldera, el flujo y la condición del filtro. Enviará una señal cuando el flujo o la presión caigan o aumenten a una condición de alarma. El diseño especial facilita la instalación y el ajuste del punto de conmutación.
Característica
- Alto margen de seguridad de sobrepresión hasta 20 bar
- Soporte de montaje ajustable
- El punto de conmutación se puede ajustar fácilmente con un tornillo ajustable
- Clasificación de la carcasa IP54
- Aprobación CE
Instalación
- Asegúrese de que la presión máxima del DPS sea superior a la de la presión a aplicar
- P1 es el lado de alta presión y P2 es el lado de baja presión, no se puede instalar al revés
- Asegúrese de que el suministro eléctrico esté aislado antes de retirar la cubierta
- Asegúrese de que el interruptor eléctrico del DPS sea de la clasificación correcta
- Asegúrese de que los terminales estén correctamente conectados y que el DPS esté correctamente conectado a tierra
- Asegúrese de que la temperatura ambiente y del proceso que actúa sobre el DPS esté dentro del rango de -10 a 85 °C
- Asegúrese de que el DPS esté instalado en un lugar sin vibraciones
- Para monitorear la presión del líquido, el DPS debe instalarse horizontalmente para garantizar que la precisión de la medición no se vea afectada por la gravedad
- Asegúrese de que no entren sedimentos en el sensor
- Asegúrese de que no haya válvulas entre los puntos de detección
- Ajuste del punto de conmutación con el destornillador mediante el tornillo de ajuste
- Pruebe todo el sistema
Dimensiones (mm)
|
No. Tipo |
KCL250 KCL1000 |
KCL4000 |
| A | Ø29.0 | Ø40.5 |
| B | 18.5 | 31.5 |
| C | 378 | 43.0 |
| D | 76.0 | 81.0 |
| E | 18.8 | 21.5 |
| F | 133.5 | 139.0 |
Especificaciones (mm)
| Tipo | Rango de Presión | Histéresis |
| KCL250 | 40 a 250 mbar | 25 mbar |
| KCL1000 | 0.07 a 1 bar | 50 mbar |
| KCL4000 | 0.2 a 4 bar | 100 mbar |
| Presión máxima de operación | 20 bar | |
| Prensaestopas | Rosca PG 9 (hembra en el cuerpo) | |
| Contacto | Microinterruptor SPDT con una clasificación de 5A a 250V AC | |
| Vida útil | >106ciclos de conmutación | |
| Materiales | Cuerpo | Latón |
| Cubierta | Acero con pintura en polvo | |
| Diafragma | EPDM | |
| Conexión de presión |
Rosca hembra G1/8"(DIN 259), 1/8" BSP (P1>P2) Carcasa |
|
| Clasificación de la carcasa | IP54 | |
| Temperatura de trabajo | -10 a 85 °C | |
| Dimensiones (Alto*Largo*Ancho) | 133.5x675x67.5mm, 139x675x67.5mm | |
| Peso | 1100g, 1320g | |
Preguntas Frecuentes
1 P: ¿Cuál es el tiempo de entrega?
R: Según la especificación y cantidad de su pedido, generalmente 4
días para productos estándar normales dentro de 10 unidades.
2 P: ¿Es usted fabricante o empresa comercial?
R: Somos un fabricante con muchos años de experiencia. Tenemos nuestra
propia fábrica. Bienvenido a visitar nuestra fábrica.
3 P: ¿Podemos usar nuestro logotipo en los productos?
R: Sí. Podemos ofrecer servicio OEM.
4 P: ¿Tienen productos con certificado a prueba de explosiones?
R: Sí, podemos ofrecer certificados de seguridad intrínseca y a prueba de explosiones.
5 P: ¿Cuál es la garantía de sus productos?
R: Lo normal son 12 meses.
6 P: ¿Cuál es el medio de transporte?
R: Expreso como TNT, Fedex, DHL, UPS, o logística por indicador.
